Réalisation > Caisson > Côtes

Cotes du caisson vidéo pour camescope

Pour la fabrication, un grand merci à Didier et à ses doigts magiques.

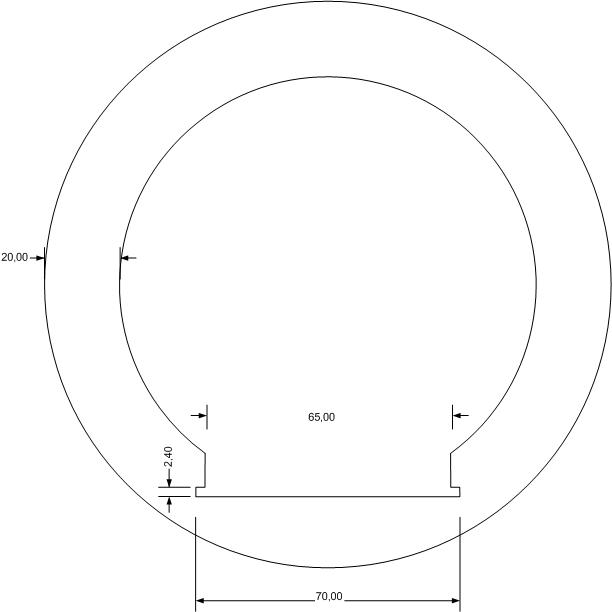

Voici les plans de réalisations des différentes pièces à réalisser.


Il faut découper à la scie à métaux le tube (en plexiglas transparent) un petit peux plus grand, puis le dresser au tour à la dimension voulue.

Dans du PVC de 10mm d'épaisseur, découper les pièces suivantes:

Le support.

Les flasques intérieures.
La premièrre en double exemplaire.

La seconde servant à retenir les ILS en un seul exemplaire.

Ma réalisation :

Les deux supports extérieurs.

Les deux flasques en aluminium. Je suis parti d'une rondelle d'un tube de diamètre 200 mm et d'épaisseur 80 mm.

Le résultat.

Les deux poignées et les supports de lampe.

Les tiges en inox.

Le support servant à tenir le camescope dans le caisson.

La vue avant

Retour au descriptif ici

Si vous le souhaitez, je me tiens à votre disposition pour réaliser à vos dimentions tout ou partie de votre caisson..
