Réalisation > Lampe

Réalisation d'une lampe (phare) de plongée avec pointeur lazer,buzer, et un indicateur de niveau de la batterie.

Pour la lampe batterie, un matériaux facile à travailler à été trouvé : le PVC.

Un gran Merci à Alberto Pace's. vous trouverez sur son site toutes les informations nécéssaires à la réalisation de cette lampe.

j'ai ajouté un connecteur sur la partie arrière. Il permet de recharger et aussi de fournir du 12V pour les lampes du caisson vidéo ou les lampes éco.

Le support de lampe à 2 lamelles en acier qui retient la lampe lors de la mise à l'eau (pas comme sur ma premiere version et hop à l'eau et hop plus d'ampoule :-( )


J'ai également modifié le bouton pour pouvoir avoir plusieurs positions.

Le bouton est réalisé avec un produit magique le mastic bi colore résine, on le façone et 15 mn après il est dur comme de la pierre il reste à le façoner et voila un joli bouton.

Pour le support, le plexiglace est très simple à travailler.

Les multi positions serviront à piloter en première position un indicateur de niveau de la batterie visible sur les leds en face arrière.

La position suivante est bien sur l'éclairage via un relais étanche.

La 3eme position permet d'allumer un pointeur lazer.

La dernière position sert à activer le buzer interne.

Voici l'emplacement des ils et leur réaction

La mise en série de plusieurs ILS permet d'avoir une zone d'action faible (pour l'indication de la tension batterie).
Les autres Ils sont mis en quinconce.

Pour le schéma, vous le retrouvez ici,

Le ciruit peut etre décomposé en 3 parties, l'alimentation stabilisé pour le lazer (en bas à droite).
La seconde, (partie haute) le générateur à base de 4011 pour le piezo.
La dernière partie (en bas à gauche) qui gère l'affichage de 5 leds en foncton de la tension réstante dans la batterie.
et là un exemple d'implantation.

La poignée a également été modifiée.

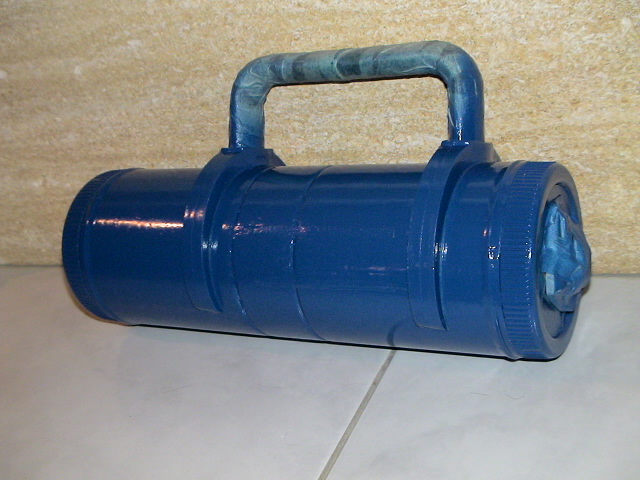

Voici le résultat durant la phase de peinture.

La lampe terminée

Le pointeur lazer.

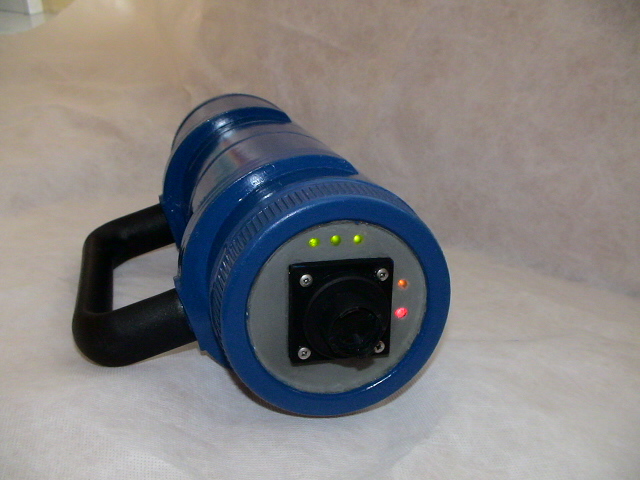

Le niveau de la batterie.

Pour retrouvez une lampe simplifié pour le caisson vidéo, cliquez ici.
Pour retrouvez une lampe économique, cliquez ici.
